Motor Laminering Punch Press

Motor Lamination Punch Press er designet for laminerte rotorer og statorer til forskjellige typer motorer. Det er høy hastighet, høy presisjon. Endre girtype, kamindekseringsvalsemating er gitt for et bredt spekter av matestigning. Våre høyhastighetspresser, høyhastighets lamineringspresser, rettside høyhastighets doble sveivpresser fra 25 tonn til 500 tonn, brukt til produksjon av laminerte rotorer og statorer til elektriske motorer. Den opprettholder en stabil og effektiv funksjon med stempling av stor størrelse stator og rotor, laminering for generatormotor og industrimotor i stort tonnasjepressområde i mange år.

Send forespørsel

produktbeskrivelse

Motor Laminering Punch Press

1. Produktintroduksjon

Bruken av Lamination Stamping Complete Line Machine-komponenter som FAG Germany, NSK Japan eller NTN Japan lagrene i Japan, dens høye presisjon, høye levetidsegenskaper for å sikre langsiktig stabilitet og drift av støtteelementene.

I dag bruker flere og flere fabrikker Lamination Stamping Complete Line Machine. Klemmater er en viktig del av Lamination Stamping Complete Line Machine. Det er mange typer mater på markedet og mange stiler. Alle vet hva ordet «mater» betyr, men de færreste bruker det riktig.

Nå er det mange typer og spesifikasjoner av klippmater på markedet. Det første valget er å kjenne til nøkkelpunktene for å installere klippmater. Retningen for å installere klippemateren skal være fra venstre til høyre. Installasjonsposisjonen og enden av den automatiske mateakselen skal være til venstre. Ikke forlegg den. Hot Tags: lamineringsstempling komplett linjemaskin, god merkevareprodusent, god fabrikk,

2. Produktparameter

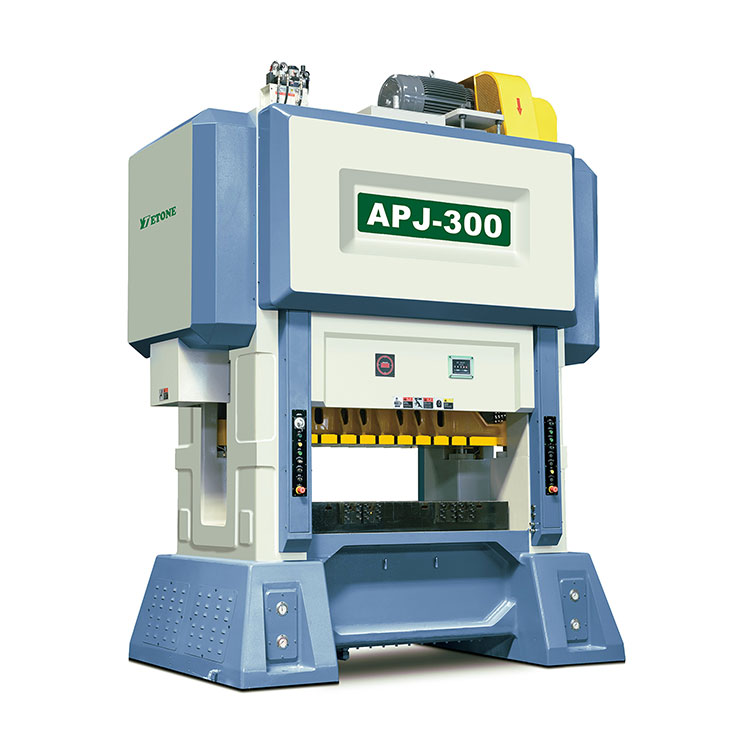

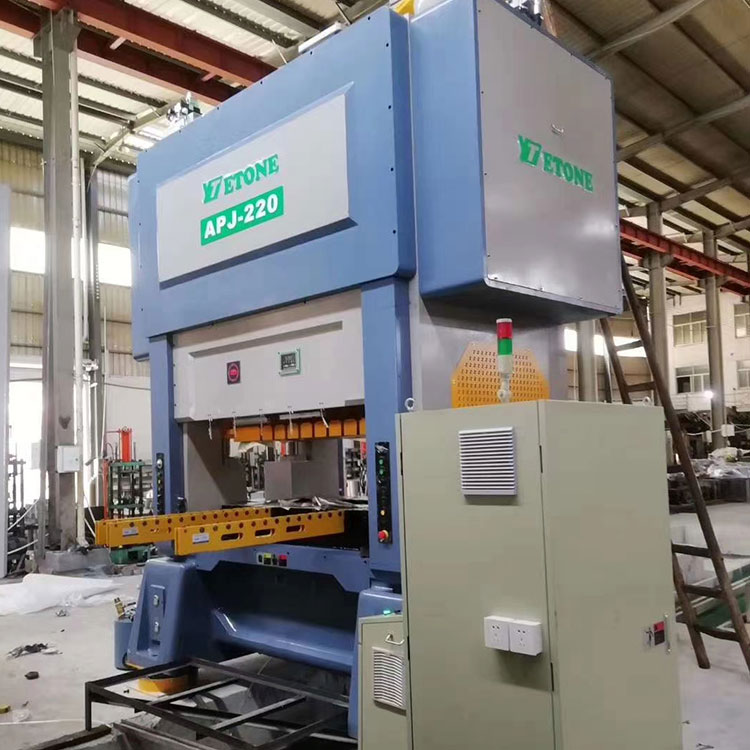

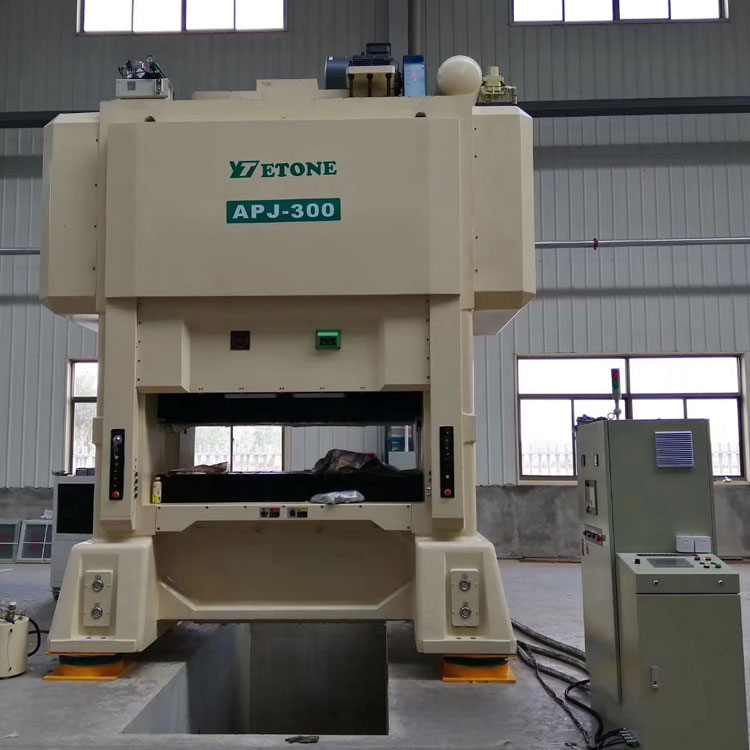

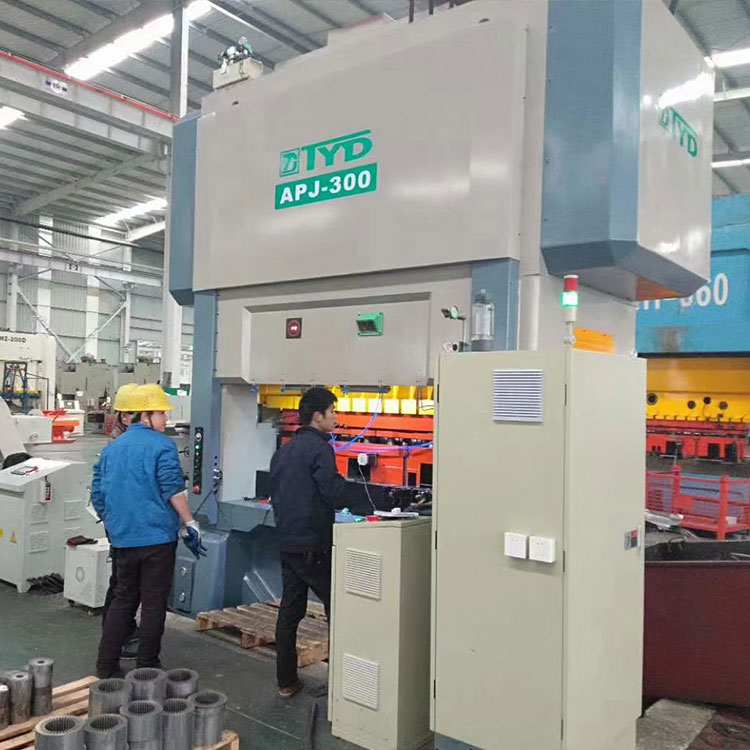

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnasje	tonn	220	300	350	400	450
Reise	mm	30	30	30	30-50	30-50
Antall slag per minutt	s.p.m	150-600	150-400	150-350	150-350	150-300
Lavere bordstørrelse	mm	1900 x 1000	2200x1000	2400 x 1000	2800 x 1200	3000x1200
Blanking hull	mm	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Skyveblokkområde	mm	1900 x 750	2200 x 900	2400 x 900	2800 x 1100	3000x1100
Dyse høydejustering slag	mm	370-420	400-450	400-450	420-480	450-500
Dysehøydejusteringsmotor	kw	1.5	2.2	2.2	3.7	3.7
Høyde for matelinje	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Hovedmotor	kw	45	55	55	75	75

3. Periferutstyr


Dobbel hode Uncoiler	Rettetang	Girmater

	P=fôringslengde
	D=70 (drivhjuldiameter)
	N1=antall tenner på første gir
	N2=antall tenner på det andre giret
	N3=antall tenner på tredje gir
	N4=antall tenner på fjerde gir

Materialbredde	mm	Maks .150	Maks.200	Maks.300	Maks.400
Materialets ytre diameter	mm	Maks.1200	Maks 1200	Maks 1200	Maks 1200
Materialets indre diameter	mm	450-520	450-520	450-520	450-520
Materialhastighet	M/min	1-60	1-60	1-60	1-60
Materialvekt		500 kg X 2	1QQQkg X 2	2000 kg X 2	3000 kg X 2
Utjevningsrulle	Stk	11	11	11	11
Kjøremotor		1,5 kw	22kw	22kw	30 kw

4.Double-head Uncoiler

Ytelsesbeskrivelse

Modellen består av tre deler: spindelbokskroppen, spindelboksen og holderen, hvorav spindelboksen er integrert og har lang akselavstand. Den har funksjoner som lite volum, lite fotavtrykk, praktisk lasting og fleksibel bruk

Dobbel hengende struktur brukes for å passe til materialrullhåndtering og muliggjøre gjentatt mating, noe som sparer ladetiden betydelig, forbedrer produksjonskapasiteten og reduserer produksjonskostnadene. Udrevet struktur er påført, noe som muliggjør ikke bare bruk med vanlige rettemaskiner, men også optimal ytelse med høyhastighets rettemaskin.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksimal bredde	mm	200	300	400	500	600
Materialtykkelse	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialvekt	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rulle indre diameter	mm	450-530	450-530	450-530	450-530	450-530
Maksimal utvendig diameter på rullen	mm	1200	1200	1200	1200	1200

5.S type Rettetang

ytelsesbeskrivelse

S-type eller U-type rettetang med prosessen "elektrisk signal---> PC---> inverter---> hastighetsendring", som muliggjør full synkronisering med pressen med hastighet opp til ca. 60m/min. Modellen er utstyrt med en dobbelthodet materialramme, som er enkel å betjene og kan synkroniseres fullstendig med høyhastighetspressen. Bruk av girmater gir bedre ytelse.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maksimal bredde	mm	200 300	400 500 600
Materialtykkelse	mm	0 3- 1,6
Rulle indre diameter	mm	1200
Utjevningshastighet	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng spenning		ACtrefase22 0Væˆ–ACtrefase380V	AC trefase 220V eller AC trefase 380V
