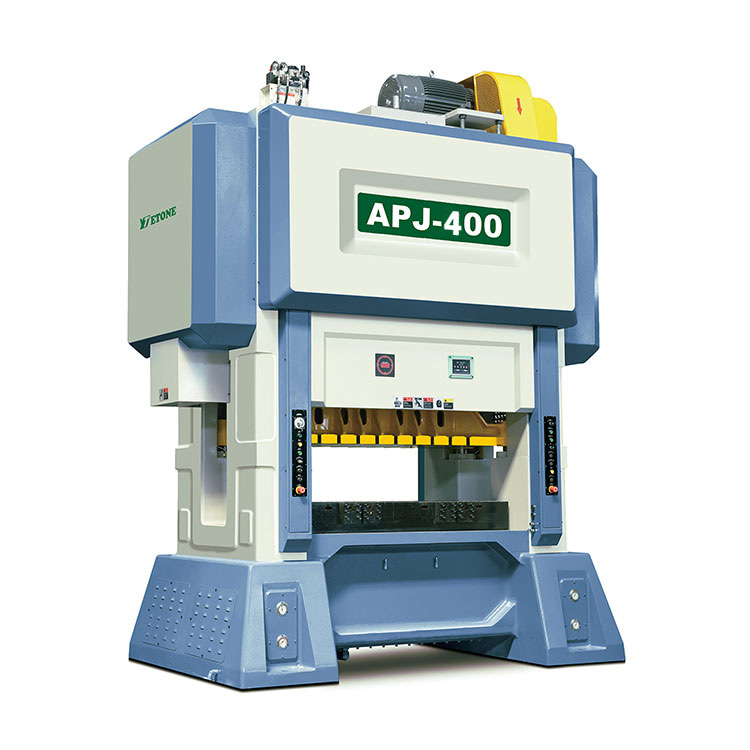

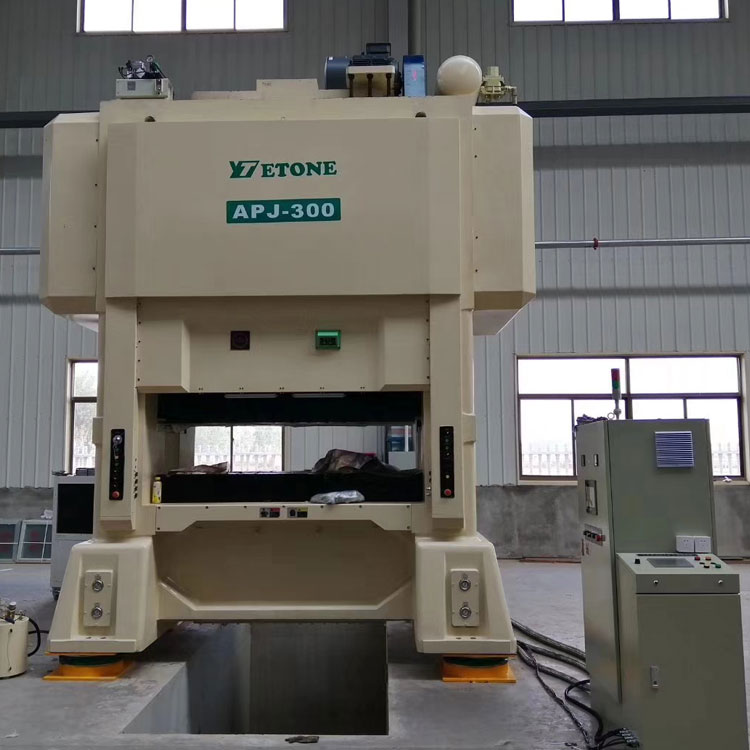

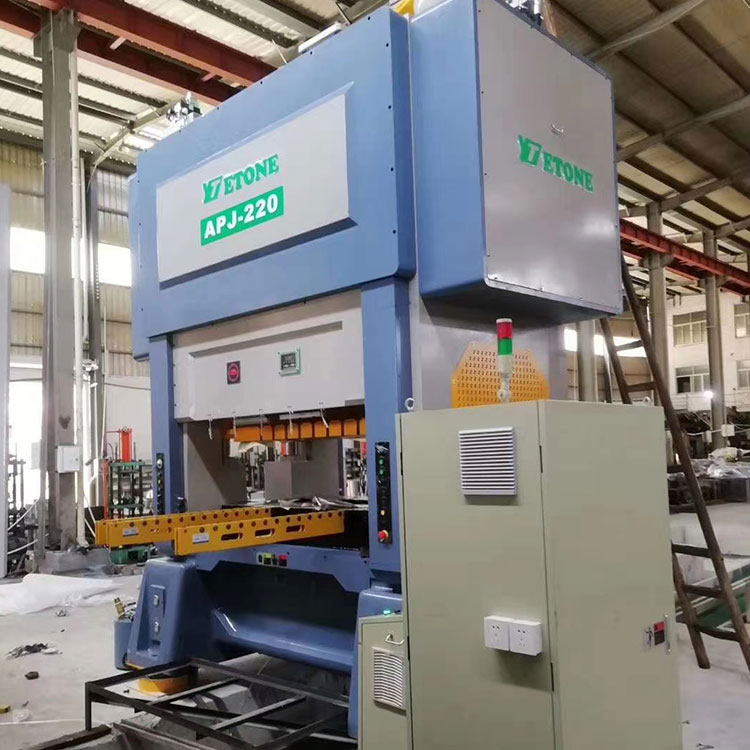

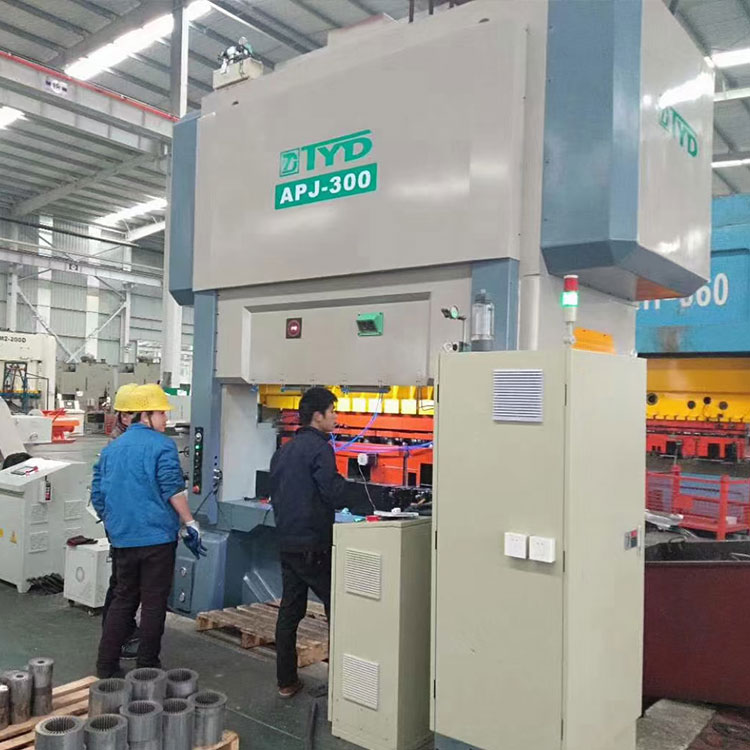

Lamineringsstempling komplett linjemaskin

Kapasitet: 220 tonn, 300 tonn, 350 tonn, 400 tonn, 450 tonn
Girmater/ NC-mater, type Rettetang, dobbelthodet hydraulisk avruller
Lamineringsstempling komplett linjemaskin inkludert høyhastighets lamineringspresse, Gear Feeder, Straightener og Uncoiler. Den er designet for laminerte rotorer og statorer til forskjellige typer motorer. Det er høy hastighet, høy presisjon. Bytt girtype, mating av kamindekseringsrulle er gitt for et bredt spekter av matestigning.

Send forespørsel

produktbeskrivelse

Lamineringsstempling komplett linjemaskin

1.Product Introductionï ¼š

◉ Bruken av Lamineringsstempling komplett linjemaskin-komponenter som FAG Germany, NSK Japan eller NTN Japan lagrene i Japan, dens høye presisjon, høye levetidsegenskaper for å sikre langsiktig stabilitet og drift av støtteelementene.

◉ I dag bruker flere og flere fabrikker Lamineringsstempling komplett linjemaskin. Klemmater er en viktig del av Lamineringsstempling komplett linjemaskin. Det er mange typer mater på markedet og mange stiler. Alle vet hva ordet «mater» betyr, men de færreste bruker det riktig.

◉ Nå er det mange typer og spesifikasjoner av klippmater på markedet. Det første valget er å kjenne til nøkkelpunktene for å installere klippmater. Retningen for å installere klippemateren skal være fra venstre til høyre. Installasjonsposisjonen og enden av den automatiske mateakselen skal være til venstre. Ikke forlegg den.

◉ Hot Tags: lamineringsstempling komplett linjemaskin, god merkevareprodusent, god fabrikk,

2. Laminering stempling komplett linje maskin Produkt Parameterï ¼š

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnasje	tonn	220	300	350	400	450
Reise	mm	30	30	30	30-50	30-50
Antall slag per minutt	s.p.m	150-600	150-400	150-350	150-350	150-300
Lavere bordstørrelse	mm	1900 x 1000	2200x1000	2400 x 1000	2800 x 1200	3000x1200
Blanking hull	mm	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Skyveblokkområde	mm	1900 x 750	2200 x 900	2400 x 900	2800 x 1100	3000x1100
Dyse høydejustering slag	mm	370-420	400-450	400-450	420-480	450-500
Dysehøydejusteringsmotor	kw	1.5	2.2	2.2	3.7	3.7
Høyde for matelinje	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Hovedmotor	kw	45	55	55	75	75

3. Periferutstyr


Dobbel hode Uncoiler	Rettetang	Girmater

	P=fôringslengde
	D=70 (drivhjuldiameter) N1=antall tenner på førstegiret
	N2=antall tenner på det andre giret
	N3=antall tenner på tredje gir
	N4=antall tenner på fjerde gir

Materialbredde	mm	Maks.150	Maks.200	Maks.300	Maks.400
Materialets ytre diameter	mm	Maks.1200	Maks 1200	Maks 1200	Maks 1200
Materialets indre diameter	mm	450-520	450-520	450-520	450-520
Materialhastighet	M/min	1-60	1-60	1-60	1-60
Materialvekt		500 kgX 2	1QQQkgX 2	2000 kgX 2	3000 kgX 2
Utjevningsrulleã€Œ	Stk	11	11	11	11
Kjøremotor		1,5 kw	22kw	22kw	30kw

4.Double-head Uncoiler

Ytelsesbeskrivelse

Produktbilde

◉ Modellen består av tre deler: spindelbokskroppen, spindelboksen og holderen,

hvoravspindelboks er integrert og har lang akselavstand.

◉ Den har funksjoner som lite volum, lite fotavtrykk, praktisk lasting og fleksibel

brukDobbelthengende struktur påføres for å passe materialrullhåndtering og muliggjøre gjentatt

fôring, mye sparingladetiden, forbedre produksjonskapasiteten og redusere

produksjonskostnaden.

◉ Uten strømstruktur påføres, som muliggjør ikke bare bruk med vanlig retting

maskiner, men også optimaltytelse med høyhastighets rettemaskin.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksimal bredde	mm	200	300	400	500	600
Materialtykkelse	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialvekt	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rulle indre diameter	mm	450-530	450-530	450-530	450-530	450-530
Maksimal utvendig diameter på rullen	mm	1200	1200	1200	1200	1200

5.S-type Rettetang

Ytelsesbeskrivelse

Produktbilde

◉ S-type eller U-type rettetang med prosessen med "elektrisk signal---> PC---> inverter--->

hastighetsendring",muliggjør full synkronisering med pressen med hastigheten opp

til ca 60m/min.

◉ Modellen er utstyrt med en dobbelthodet materialramme, som er lett å

operere og kan værefullstendig synkronisert med høyhastighetspressen. Bruk av utstyr

mater gir bedre ytelse.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Maksimal bredde	mm	200300	400500600	200300	400500600	200300
Materiale th sykdom	mm	0.3-1.6
Rulle indre diameter	mm	1200
Utjevningshastighet	m/min	60
Motor	HP	22	3575	22	3575	22
Woå ¤ng spenning		AC trefase 220V eller AC trefase 380V
