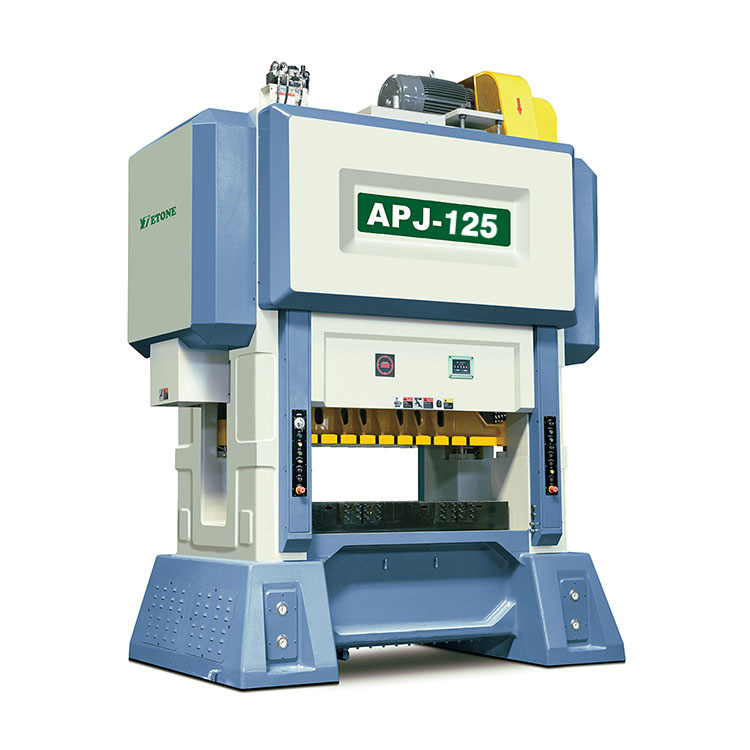

Motorkjerne høyhastighets lamineringspresse
1. Produktbeskrivelse
Egnet for bruk ved stempling av selvnivende jernkjerne av høyenergieffektiv industrimotor, nye energikjøretøymotorer og kompressormotorer. Disse kan kreve perfekt forming. Videre kan automatisert overføringsproduksjonslinje også legges til for å oppgradere produktiviteten.
2. Søknad:
Stempling av selvnivende jernkjerne av høyenergieffektiv industrimotor, ny energikjøretøymotor og kompressormotor.
3. Funksjoner ved høyhastighetsstempling Trykk
1. Høy stivhet
Høy stivhet, høy presisjonsramme, sveiset av stålplate, og etter varmebehandling eliminerer sengens indre stress.
2. Driftsstabilitet og sikkerhet
Clutch/bremseenheter er svært følsomme, høyhastighets presisjonslamineringspress kombinert med internasjonale topp doble magnetventiler og overbelastningsbeskyttelsesenheter, for å sikre nøyaktigheten og sikkerheten til stanseskyverdrift og stopp.Justeringsmekanismen til glideren har høy presisjon, og justeringsproduksjonen er tryggere og raskere.
3. Høy presisjon
Veivaksel, gir, giraksel og andre friksjonsdeler herdes og varmebehandles før sliping. De har høy slitestyrke og balanse, stabil ytelse og sikrer kvaliteten og levetiden til stansen.
4. Høyhastighets presisjonslamineringspressebehandlingsautomatisering
Den kan matches med en hvilken som helst automatisk matemekanisme for å automatisere produksjonen, redusere kostnadene og forbedre effektiviteten.
4.Spesifikasjon:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnasje |
tonn |
220 |
300 |
350 |
400 |
450 |
Reise |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antall slag per minutt |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lavere bordstørrelse |
mm |
1900 x 1000 |
2200x1000 |
2400 x 1000 |
2800 x 1200 |
3000 x 1200 |
Blanking hull |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Glidende blokkområde |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000x1100 |
Dyse høydejustering slag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Dysehøydejusteringsmotor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Høyde på matelinje |
mm |
200 lør 50 |
210 lør 50 |
210 master 50 |
220 lør 50 |
270 lør 50 |
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
5. Maskin Standard tilbehør
1Smøresystem: påfør høytrykksolje fra veivakselsenteret (Japan SHOWA)
2PLC-kontrollsystem: gir skjæresignaler
3Bæring: NSK Japan
4Oljeforstøver: SMC Japan
5 Luftbryter og kontaktor: Schnede Frankrike
6Oljetetning: NOK Japan
7Autobalanserende systemdesign
8Elektronisk glidejusteringssystem
9T-Mobil operasjonsbord
10Hydraulisk skyvelåseenhet
11Material sluttdetektor
12 Inverter:
13Elektrisk Clutchventil
14Clutchstruktur: (OMPI Italia)
15 Stafett: Omron
16 Vinkel- og hastighetsvisning: TOYO
17 Lufttrykkskjøt: ARK Korea
18 Veivaksel: SNCM8, Slipeguide: AKS Japan
19Auto-termisk balansering i ram/skyve-mikro-inching-posisjon
20 Miss-Feed-detektor
21Verktøykasse med maskinfrakt1
6. Standard tilbehør:
1Høyhastighets girmater (breddevalg: 150/200/300/400)
2Doubleheads Uncoiler
3 Rettetang med S-løkke (Breddevalg: 200/300/400)
4 Automatisk oljeenhet for å dø
5Auto Power Die livre system:
6Die Arm system: 2 stk
7 Antivibrasjonssystem
8Chute-kontroller:
9Die magnetventil installasjonssystem: 10 stk
