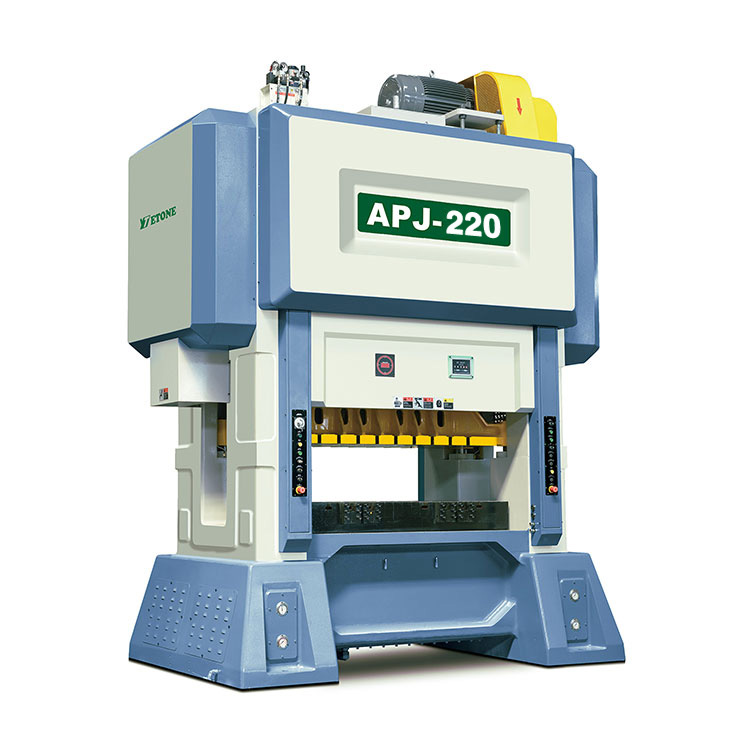

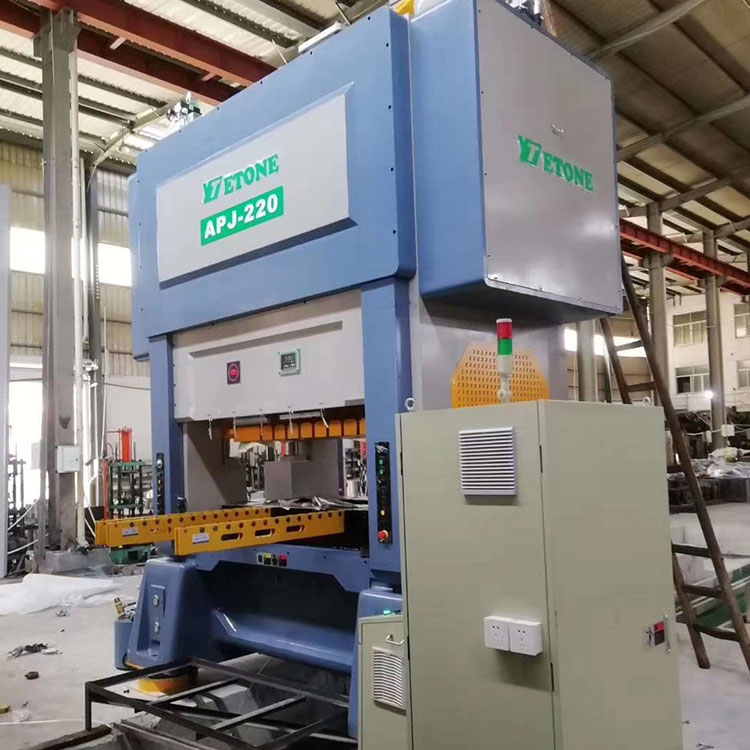

Lamineringskraftpresse
Lamineringskraftpresse, høyhastighetslamineringspresse designet for laminerte rotorer og statorer til elektriske motorer. Det er høy hastighet, høy presisjon, bytt girtype, kamindekseringsvalsemating er gitt for forskjellig matestigning.
Fullt avlastet støpejernsramme under hydraulisk forspent stangkonstruksjonen sikrer høyhastighets lamineringspresisjon og stivhet.
2. Produktparameter
Effektivitet og hurtighet - Sammenlignet med manuell stemplingshastighet kan en arbeider se tre slag (det mest grunnleggende). Rydighet og skjønnhet - produkter laget av automatisk formlaminering er pene og vakre sammenlignet med manuell laminering
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnasje |
tonn |
220 |
300 |
350 |
400 |
450 |
Reise |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antall slag per minutt |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lavere bordstørrelse |
mm |
1900 x 1000 |
2200x1000 |
2400 x 1000 |
2800 x 1200 |
3000x1200 |
Blanking hull |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Skyveblokkområde |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000x1100 |
Dyse høydejustering slag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Dysehøydejusteringsmotor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Høyde for matelinje |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Maskin Standard tilbehør
1 Smøresystem: påfør høytrykksolje fra veivakselsenteret i Japan SHOWA)
2 PLC-kontrollsystem: gir skjæresignaler
3 Peiling: NSK Japan
4 Oljeforstøver: SMC Japan
5 Luftbryter og kontaktor: Schnede Frankrike
6 Oljepakning: kr Japan
7 Autobalanserende systemdesign
8 Elektronisk glidejusteringssystem
9 T-Mobile operasjonsbord
10 Hydraulisk skyvelåseenhet
11 Materialesluttdetektor
12 Inverter:
13 Elektrisk Clutchventil
14 Clutchstruktur: (OMPI Italia )
15 Stafett: Omron
16 Vinkel- og hastighetsvisning: TOYO
17 Lufttrykkskjøt: ARK Korea
18 Veivaksel: SNCM8, Slipeguide: AKS Japan
19 Auto-termisk balansering i ram/skyve-mikro-inching-posisjon
20 Miss-Feed detektor
21 Verktøykasse med maskintransport 1
4. Standard tilbehør:
1 høyhastighets girmater
2 Dobbel rack Uncoiler
3 Rettetang med S-løkke
4 Automatisk oljeenhet for å dø
5 Auto Power Die livresystem:
6 Die Arm system:2 stk
7 Antivibrasjonssystem
8-sjaktkontroller:
9 Die magnetventil installasjonssystem: 10 stk
5. Valgfritt tilbehør
1. Død bunndetektor
2. Hurtigklemmeanordning
3. Sikkerhetsdør
4. Andre
Vert forover/bakover enhet
Hydraulisk skyvelås
Maskin for kjølesyklus for smøreolje
Italiensk OMPI integrert clutchbrems
Frittstående elektrisk kontrollboks
Arbeidsboks
Arbeidslampe
Hovedmotorens frekvensomregningskontroll
