Høyhastighets Power Press

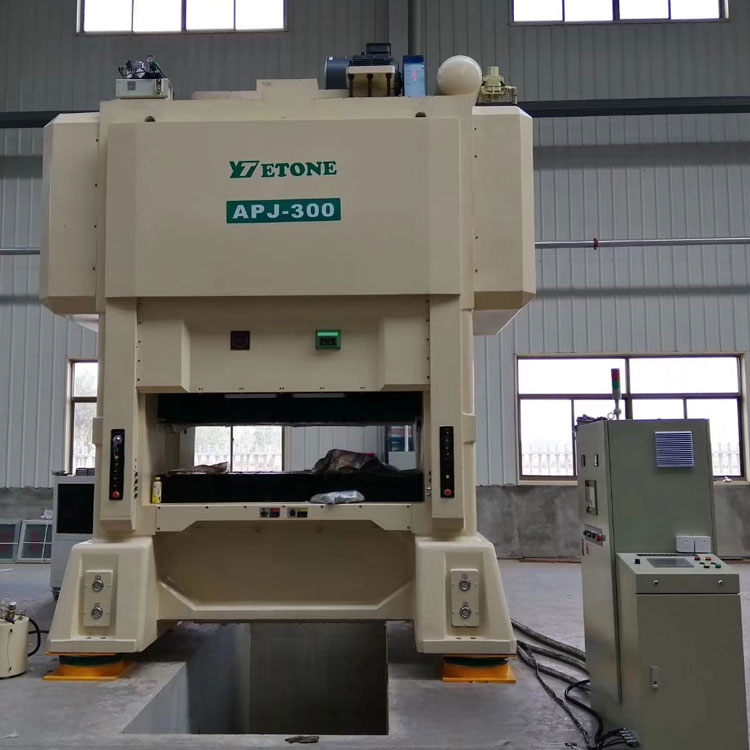

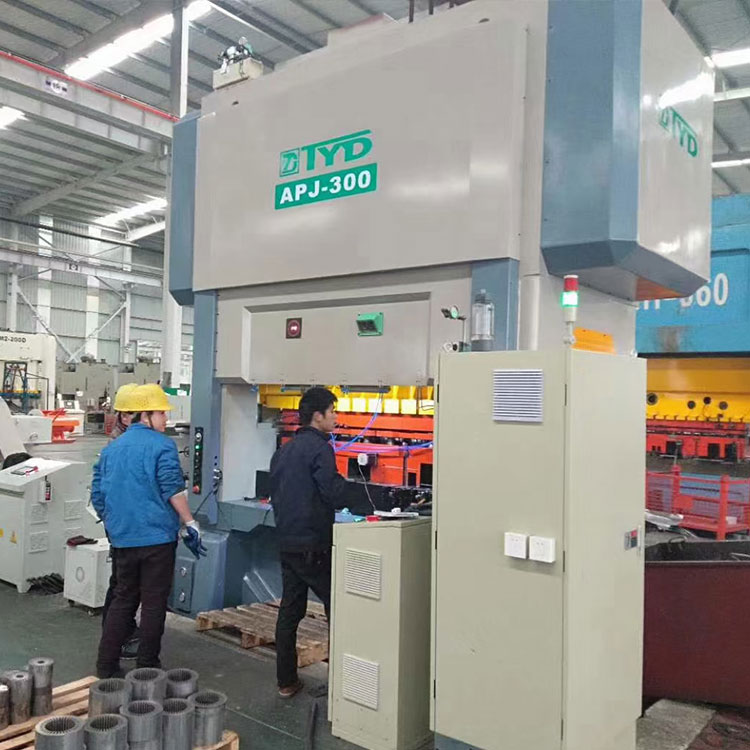

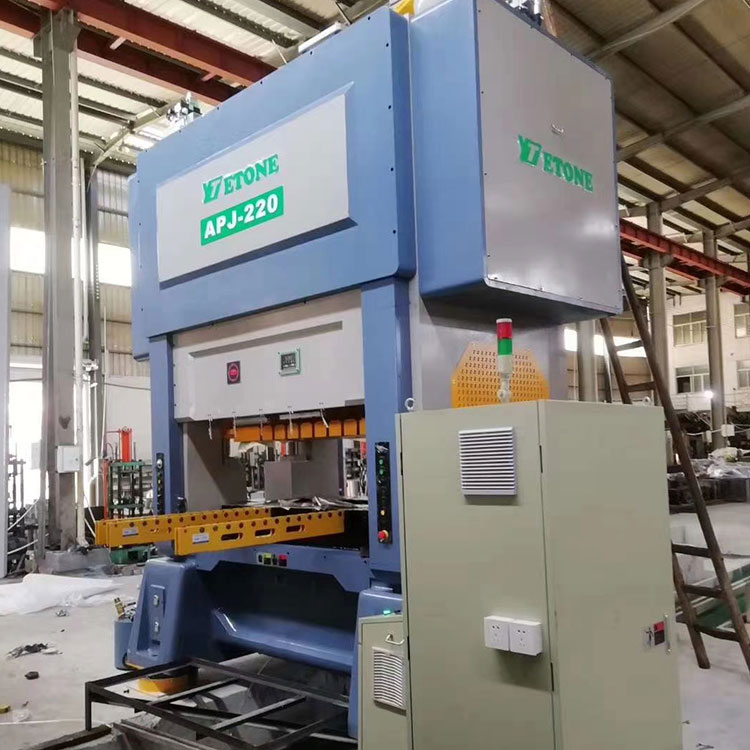

APJ-serien er høyhastighets doble sveivpresser designet for laminerte rotorer og statorer til elektriske motorer. Det opprettholder en stabil og effektiv funksjon for stempling av stor størrelse stator og rotor, laminering for generatormotor og industrimotor. Det er spesielt for produksjon av husholdningsapparater, elektrisk verktøymotor, viftemotor, automotor, pumpemotor, DC børsteløs motor, likestrømsmotor, etc.
2. Funksjoner av høyhastighets stemplingspresse
1. Høy stivhet
Høy stivhet, høy presisjonsramme, sveiset av stålplate, og etter varmebehandling eliminerer sengens indre stress.
2. Tyngdebalansesenter
Transmisjonssenteret og midten av hele maskinen har en tendens til å være det samme, for å sikre nøyaktigheten og stabiliteten til stemplingen.
3. Driftsstabilitet og sikkerhet
Clutch/bremseenheter er svært følsomme, høyhastighets presisjonslamineringspress kombinert med internasjonale topp doble magnetventiler og overbelastningsbeskyttelsesenheter, for å sikre nøyaktigheten og sikkerheten til stanseskyverdrift og stopp.
Justeringsmekanismen til glideren har høy presisjon, og justeringsproduksjonen er tryggere og raskere.
4. Høy presisjon
Veivaksel, gir, giraksel og andre friksjonsdeler herdes og varmebehandles før sliping. De har høy slitestyrke og balanse, stabil ytelse og sikrer kvaliteten og levetiden til stansen.
5. Høyhastighets presisjonslamineringspressebehandlingsautomatisering
Den kan matches med en hvilken som helst automatisk matemekanisme for å automatisere produksjonen, redusere kostnadene og forbedre effektiviteten.
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnasje |
tonn |
220 |
300 |
350 |
400 |
450 |
Reise |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antall slag per minutt |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lavere bordstørrelse |
mm |
1900 x 1000 |
2200x1000 |
2400 x 1000 |
2800 x 1200 |
3000x1200 |
Blanking hull |
mm |
1400 x 300 |
2000 x 300 |
2200 x 300 |
2200 x 400 |
2500 x 400 |
Skyveblokkområde |
mm |
1900 x 750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000x1100 |
Dyse høydejustering slag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Dysehøydejusteringsmotor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Høyde for matelinje |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Maskin Standard tilbehør
1 Smøresystem: påfør høytrykksolje fra veivakselsenteret i Japan SHOWA)
2 PLC-kontrollsystem: gir skjæresignaler
3 Peiling: NSK Japan
4 Oljeforstøver: SMC Japan
5 Luftbryter og kontaktor: Schnede Frankrike
6 Oljepakning: kr Japan
7 Autobalanserende systemdesign
8 Elektronisk glidejusteringssystem
9 T-Mobile operasjonsbord
10 Hydraulisk skyvelåseenhet
11 Materialesluttdetektor
12 Inverter:
13 Elektrisk Clutchventil
14 Clutchstruktur: (OMPI Italia )
15 Stafett: Omron
16 Vinkel- og hastighetsvisning: TOYO
17 Lufttrykkskjøt: ARK Korea
18 Veivaksel: SNCM8, Slipeguide: AKS Japan
19 Auto-termisk balansering i ram/skyve-mikro-inching-posisjon
20 Miss-Feed detektor
21 Verktøykasse med maskintransport 1
4. Standard tilbehør:
1 høyhastighets girmater (breddevalg: 150/200/300/400)
2 Doble hoder Uncoiler
3 Rettetang med S-løkke (breddevalg: 200/300/400)
4 Automatisk oljeenhet for å dø
5 Auto Power Die livresystem:
6 Die Arm system:2 stk
7 Antivibrasjonssystem
8-sjaktkontroller:
9 Die magnetventil installasjonssystem: 10 stk
5. Valgfritt tilbehør
1. Død bunndetektor
2. Hurtigklemmeanordning
3. Sikkerhetsdør
4. Andre
